Données techniques du parc éolien de Saint-Genou :
– Puissance nominale totale : 12000 kW
– Surface totale des rotors : 30 162 m²
– Nombre d’aérogénérateurs : 6
– Modèles : Vestas V80-2.0Mw

• Caractéristiques générales :
– Puissance nominale : 2000 kW
– Hauteur d’une éolienne: 140 mètres en bout de pale
– Poids total : 288 tonnes
– Diamètre des pales : 80 m
– Nombre de pales : 3

• Caractéristiques des pales :
– Longueur : 40 m
– Poids : 6,5 tonnes

• Caractéristiques de la nacelle :
– Longueur : 10,4 m, largeur : 3,4 m, Hauteur : 4 m
– Poids : 69 tonnes

• Caractéristiques de la tour :
– Hauteur : 100 m
– 2 fûts de 10 m, 1 de 19m, 2 de 24 m
– Poids total : 198 tonnes
– Installation : septembre, octobre 2009
– Mise en service : janvier 2010
– Investissement : xx millions d’euros
– Production annuelle :

Volkswind, le développeur du projet est d’origine allemande, les éoliennes Vestas V80-2Mw sont d’origine Danoise.
Les travaux de terrassement sont effectués par la société STE Terrassement, les fondations par la société Fondasolutions et les travaux electriques, par la société SEL Electronique SARL. Le béton est fourni par la centrale à béton de Préfa 36, construite spécialement pour ce chantier. Les maçons croisés sur le chantier sont polonais.

Etapes de construction du site éolien de Saint-Genou :
– Création des chemins d’accés, poste de livraison et embase en béton
Renforcement et création d’une piste décapée et empierrée de 8 mètres de large pour relier les éoliennes entre elles, permettre le passage des camions, de la grue sur chenille et l’accès au site. Une surface arasées de 30 m de diamètre autour des éoliennes pour le montage des futs, nacelles et pales.
-Création d’un poste de livraison pour le comptage de la production et pose d’un câble électrique de 95mm² de 150mm² de section, plus un câble de fibre optique pour la télésurveillance qui relie les éoliennes  entre elles.
Ce poste de livraison est relié au poste source de Buzançais  par un cable enterré de250 mm² sur une longueur d’environ 6 km.

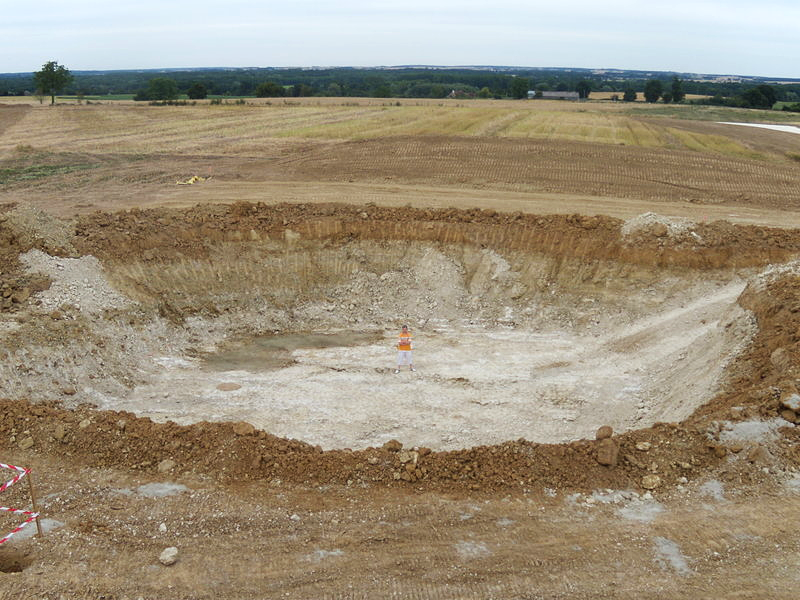

– Création des fouilles de fondations d’un diamétre de 18 mètres sur 3 m de profondeur

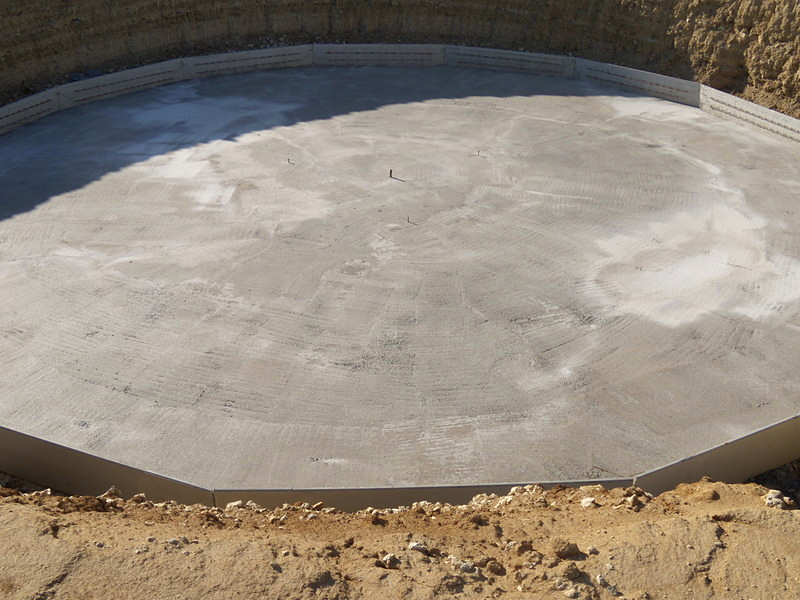

Coulage du béton en fond de fouille

Chaque socle est constitué de 600 tonnes de béton (250 m3) et de 60 tonnes de ferraille.

Pose des armatures


Coulage de l’embase


Remblayage de l’embase


Livraison des fûts par 5 convois exceptionnels

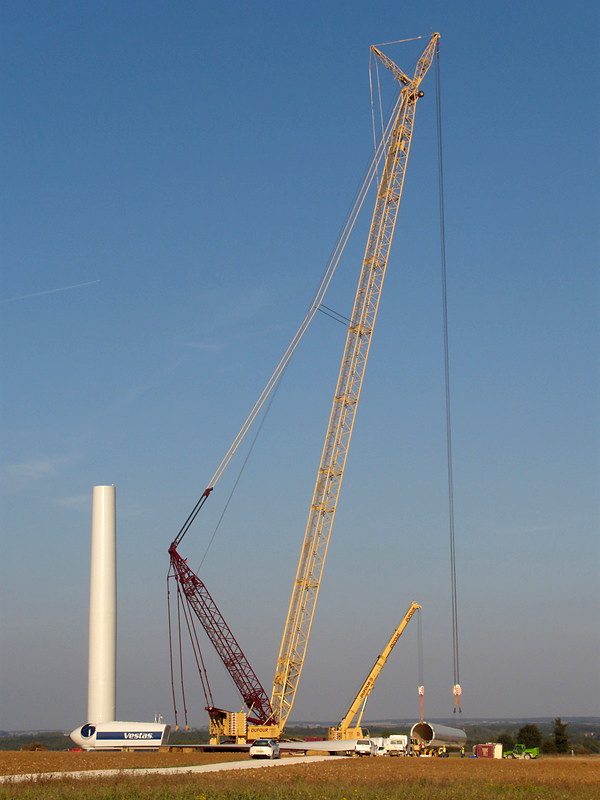

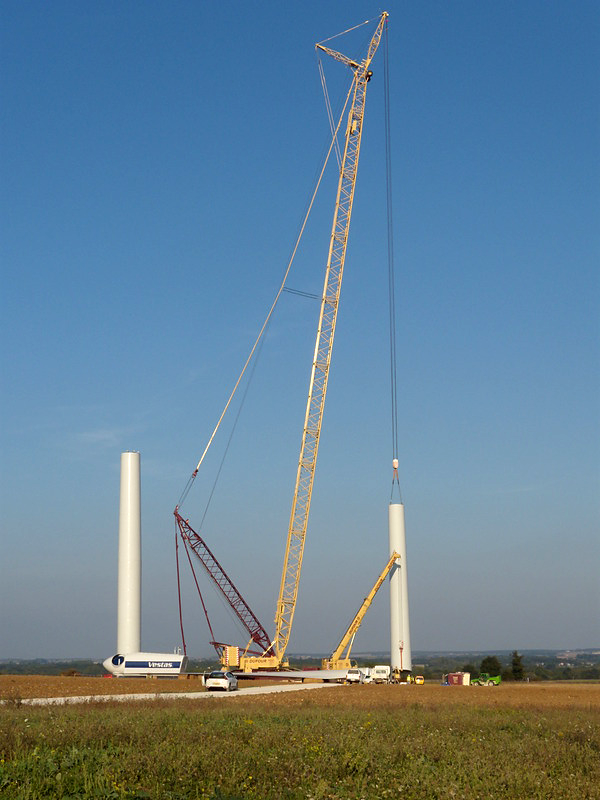

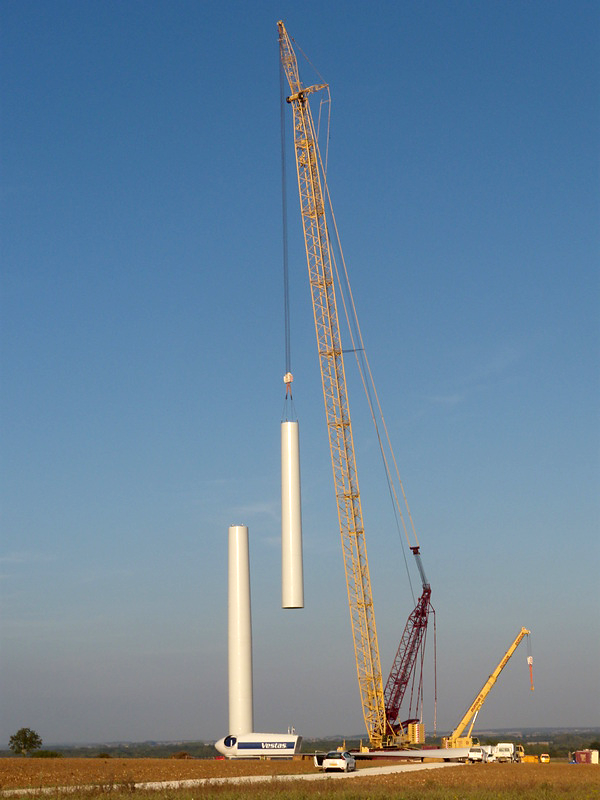

Montage du premier fût avec une grue sur chenille Terex CC 2800-2 de la société Dufour, originaire de Belgique.

Mes remerciements à Liebherr36 pour l’autorisation d’utiliser ses images des fondations et du montage des fûts.
Plus de photos sur son site
